В промышленном оборудовании и станкостроении для обеспечения точного линейного перемещения часто используются направляющие системы. В ситуациях, когда конструкция требует жёсткости при минимальном количестве опор, применяются специализированные решения, способные выдерживать крутящие нагрузки. Специалисты по линейной технике отмечают, что для таких задач ключевым параметром является способность направляющей сохранять точность при воздействии моментов сил, а также возможность регулировки зазора для компенсации износа.

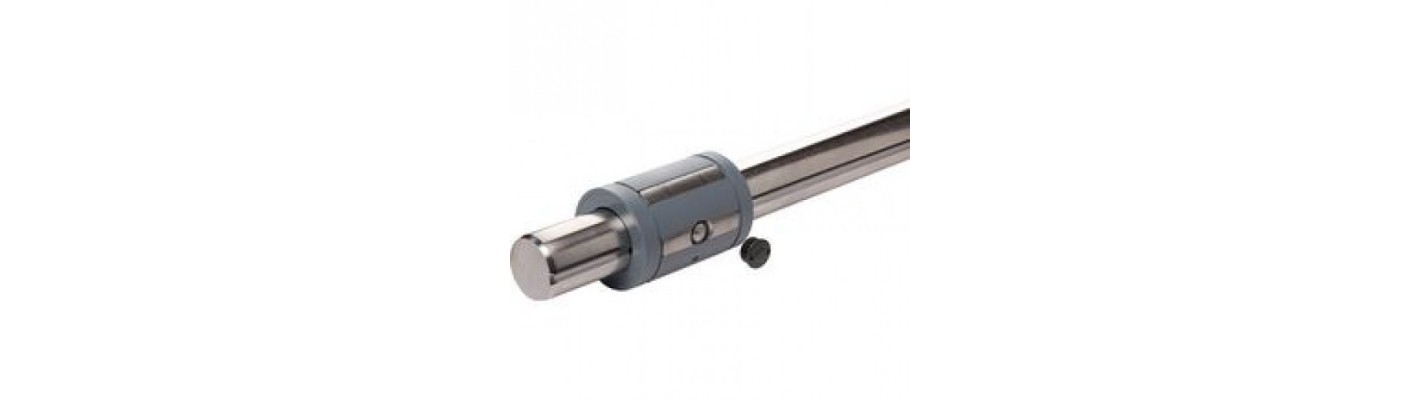

Одним из представителей таких специализированных компонентов является Линейная втулка Bosch Rexroth KBDRC1-12-SPECIAL (артикул R072001286) .
Конструкция и основные характеристики
Втулка спроектирована для создания самонесущих направляющих с высокой жёсткостью на кручение, работающих на одной опорной оси . Это решение актуально, когда использование двух параллельных валов невозможно или нецелесообразно . Она относится к категории втулок, устойчивых к крутящему моменту, и поставляется с регулировочным винтом, уже настроенным на нулевой зазор . Это обеспечивает высокую точность позиционирования и минимизирует люфт.
Конструктивные особенности
В конструкции втулки предусмотрен шариковый сепаратор и внешняя гильза, изготовленные из полиамида (PA) или полиоксиметилена (POM) . Эти материалы отличаются износостойкостью и стабильностью размеров, что важно для поддержания точности в процессе эксплуатации. Для данного типоразмера (диаметр 12 мм) используется прецизионный стальной вал с одной шариковой направляющей канавкой, обеспечивающей передачу крутящего момента и плавное перемещение .
Области применения
Специалисты по линейной технике относят подобные втулки к компонентам, используемым в механизмах, где требуется передача крутящего момента и высокая точность при линейном перемещении. Отсутствие люфта и возможность работы на одной направляющей делают её пригодной для систем с ограниченным пространством и жёсткими требованиями к точности позиционирования. Изделие является специализированным компонентом, и перед использованием рекомендуется сверять его параметры с технической документацией производителя для подтверждения соответствия задачам конкретного механизма.
